各種ヒーター許容ワット密度、最高使用温度一覧
| ヒーター種類 | サイズ | 許容ワット密度 | 最高使用温度 |
|---|---|---|---|
| 標準型バンドヒーター | φ199以下 | 4.0以下（3.5） | 350℃ |
| φ200～249 | 3.5以下（3.0） | 350℃ | |
| φ250～ | 3.0以下（2.5） | 350℃ | |
| フレキシブル型バンドヒーター シールドフレキシブル型バンドヒーター |
φ199以下 | 4.5以下（4.0） | 350℃ |
| φ200～249 | 4.0以下（3.5） | 350℃ | |
| φ250～299 | 3.5以下（3.0） | 350℃ | |
| φ300～ | 3.0以下（2.5） | 350℃ | |
| プレート（スペース、ストリップ）ヒーター | 3.0以下 | 350℃ | |
| 押え板付きプレート（スペース、ストリップ）ヒーター | 4.0以下（3.5） | 350℃ | |
| ノズルヒーター（バンド式） | φ30〜φ60 | 5.0以下 | 350℃ |
| 密閉型ノズルヒーター（真鍮ケース） | φ30～ | 5.0以下 | 350℃ |
| 高温用密閉型ノズルヒーター（ＳＵＳケース） | φ30～ | 7.0以下 | 500℃ |
| セラミックヒーター | φ60～ | 6.5以下 | 700℃ |
※（）内数値は保温カバー付きの場合の許容ワット密度となります。電圧変動により電圧が10%上昇すると、ワット密度は21%上昇します。
※許容ワット密度以上の仕様もご相談下さい。
ワット密度計算方法
■バンドヒーター、ノズルヒーター類
ヒーター容量（W）／ヒーター内径表面積
※割口部の面積（10mm）×（幅寸法）を引いて下さい。又、孔のある場合は孔径に円周方向14mm、軸方向に10mmを加算した長方形として面積を引いて下さい。
■プレートヒーター
ヒーター容量（W）／ヒーター表面積
※孔のある場合は孔径に縦方向及び横方向に10mmを加算した正方形として面積を引いて下さい。
■セラミックヒーター
ヒーター容量（W）／ヒーター内径表面積
※割口部の面積(20mm＋割口寸法）×（幅寸法－2mm）を引いて下さい。又、孔の有る場合は孔の面積の4倍を引いて下さい。
ワット密度とは
ヒーター有効発熱部の単位表面積あたりの消費電力を求めたもので表面電力密度（W/cm²）で表されます。ワット密度はヒーターの寿命と密接に関係しておりワット密度が大きくなるとヒーター表面温度は高くなりますがヒーターの寿命は短くなる傾向にあります。
当社では各ヒーターごとに許容ワット密度の設定を設け、ご提案しております。
※許容ワット密度を超えるものも製作可能ですのでご相談下さい。
※ワット密度はあくまでも目安であり、使用環境、条件等により、低ワット密度でも短寿命となる場合もあります。
保温カバー付きバンドヒーター及びプレートヒーターを製作の際はワット密度を上記表より0.5～1W/cm²下げてのご注文をお勧めします。（セラミックヒーターは除く）

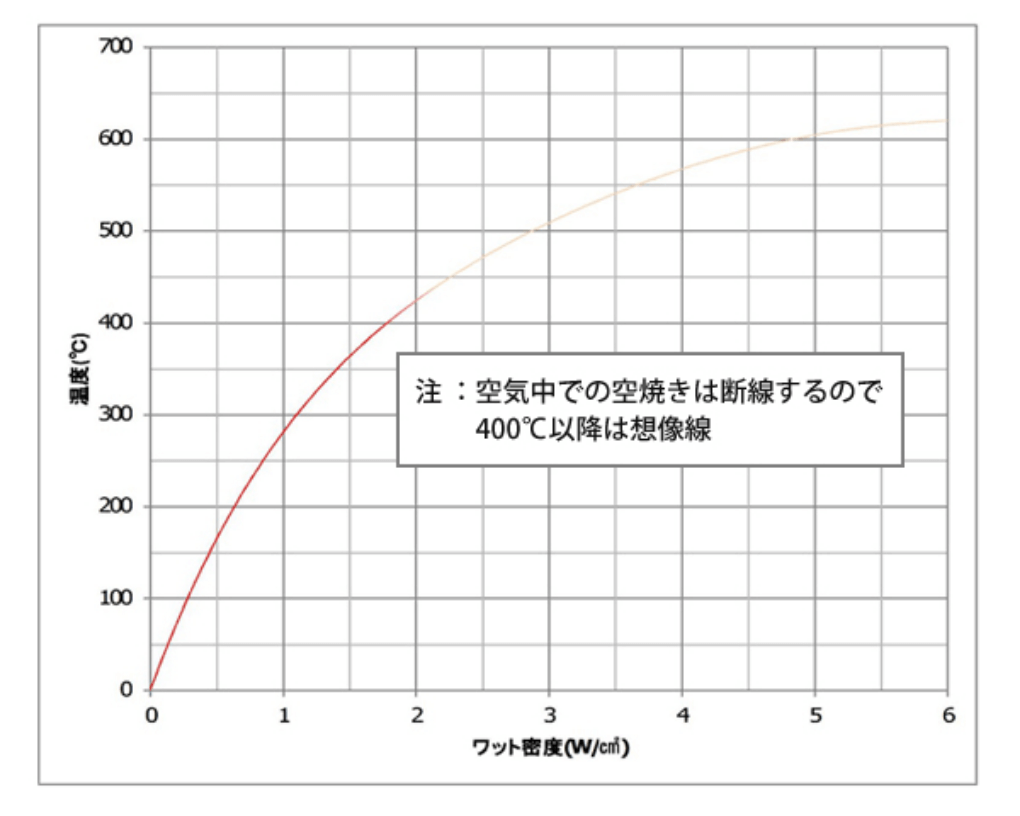

ヒーターのワット密度と
空気中に於ける
ヒーター表面温度（空焼き）
ヒーターを未装着（接触加熱させず空焼き）で加熱した場合の温度とワット密度の関係
ヒーター取り扱いの注意点
安全に長期間ご使用いただくため、以下にご注意下さい。
弊社工業用ヒーターは消耗品です。ヒーターを構成する耐熱部品は、ヒーターの熱の影響を受け劣化が進行していきます。それぞれの耐熱部品の劣化の速度はヒーターの仕様、環境によって大きく異なりますので、定期的な点検を行い交換して下さい。
ヒーターは加熱物との密着性が重要となります。取り付けの際は、ヒーターと加熱物の間に隙間がないよう、しっかりと装着してください。隙間がありますと、ヒーターの熱が十分に伝わらず、ヒーターがオーバーヒート状態となり、早期故障の原因につながります。
また、使用後を含め定期的に、装着用締め付けボルトや接続端子部に緩みがないか、リード線に傷などがないかを確認・点検してください。
リード線付きヒーターをご使用の際は、リード線とヒーター本体の接続部に荷重がかからないようご注意ください。
リード線を持ってヒーター本体を持ち上げたり、引っ張ったりする行為は故障の原因となります。
また、リード線を過度に曲げたり、物理的な動作の連続は避けてください。このような負荷が加わると、素線の金属疲労やガラス被覆のほつれ・断裂が発生し、断線や絶縁不良などのトラブルにつながります。

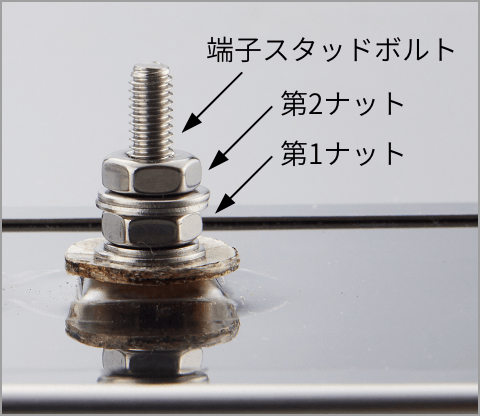

端子ネジへの配線は、ヒーターを加熱物へ取り付け、バンドの締結により端子ネジ（端子スタッドボルト）に圧力を掛け、ネジの供回りを抑制させた状態で行ってください。過度なトルクで締め付けると、端子ネジが回転し内部回路断線の原因となる恐れがあります。
端子ナットを締め付ける際は、必ず第1ナットをスパナで固定し、端子ネジが供回りしないように作業してください。
第1ナット（ヒーター面から見て１つ目のナット）を緩めると事故や故障の原因となるため、絶対に緩めないでください。
第1ナットは工場出荷時に以下のトルクで調整されています。
・M4：1.2 N・m
・M5：1.5 N・m
締め付け作業は、必ずこのトルクを超えない範囲で行ってください。
電源電圧は必ずヒーターに刻印の定格電圧をお守り下さい。定格電圧より高い電圧で使用しますと早期断線につながります。
ヒーターに異物を付着させないで下さい。ヒーターの故障、火災などの原因となります。
腐食性、多湿の雰囲気（蒸気、ガス、液）、真空の状態での使用はできません、漏電、異常高温などの電気トラブルの発生につながります。
ヒーターの温度調整には温調器の使用を推奨いたします。温調点はヒーターに近い位置で計測頂き、必要以上の温度上昇は避けて下さい。
ヒーターの種類によっては長期使用していない場合、吸湿により絶縁抵抗が悪くなる場合があります。低電圧で通電しヒーター本体を100℃ぐらいまで上昇させて自己回復させるか、乾燥炉に入れて湿気をとばす等の処置を行って絶縁性能を回復させてから使用して下さい。
